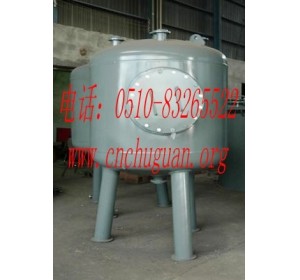

鋼襯塑儲罐

1 ，儲罐筒體 　　儲罐筒體通常選用鋼板卷焊制成，關于小直徑的容器可選用鋼管型式，如鍋爐用的分氣缸等，其公稱直徑應符合GB 9019 一2001 《 壓力容器公稱直徑》 規定。 　　2， 儲罐的橢圓形封頭 　　規范儲罐橢圓形封頭a / b = 2 ，既便于加工，受力也比較有利。壓力容器選用封頭型式應優先選規范橢圓形封頭(JB / T4737 )。規范儲罐橢圓形封頭的有用厚度應不小于封頭內直徑的0 . 15 % ，其他儲罐橢圓形封頭的有用厚度應不小于封頭內直徑的0 . 30 % ，但當確認儲罐封頭厚度時，已考慮了內壓下的彈性失穩問題，可不受此限制。 　　3， 儲罐的碟形封頭 　　儲罐碟形封頭是折邊的球面封頭，由球面體和過渡區兩個曲率部分組成。從幾何形狀來看，在兩個曲面銜接處，存在較大的彎曲應力，使該部分的應力遠遠高于其他部分，因此在工程使用中并不抱負。當橢圓形儲罐封頭的模具加工困難時，一般只要以碟形封頭(JB576 )替代。核算公式是以球體部分的強度核算公式再乘以形狀系數M 值修正，當r / R 值越少，形狀系數M 值增加得越多，封頭厚度增加得越厚。 　　關于R ; = 0.9Di，r=0 . 17Di 的碟形封頭，其有用厚度應不小于封頭內直徑的0 . 15 % , 其他碟形封頭的有用厚度應不小于封頭內直徑的0 . 30 %。但當確認封頭厚度已考慮了內壓的彈性失穩問題，可不受此限制。對碟形封頭的限制：R ≤D ,r≥(6 %一10 % )Di。 　　儲罐的球冠形封頭 　　球冠形儲罐封頭可用作端封頭，也可用作儲罐容器中兩獨立受壓室的中間封頭，在任何情況下，與球冠形封頭銜接的圓筒厚度應不小于封頭厚度，不然，應在封頭與圓草些界置加強段過渡銜接。圓筒加強段的厚度應大于或等于封頭厚度，端封頭一側或中間封頭兩邊的加強段長度均應不小于2 　　6 儲罐的平板封頭 　　置于地坪或鋼架平臺上，底部?jì)H接受液體自重的直立容器，可選用平板作為其底封頭：當選用平板作常壓儲罐容器頂蓋時，公稱直徑DN 》 1600 ～的頂蓋一般應以型鋼加強。 蓋厚度及型鋼標準應經過核算確認。
