產品概述
用于檢定壓力變送器、壓力傳感器、數字壓力計及各類壓力儀表的校準，能夠?qū)崿F(xiàn)10-6400kPa量程范圍內壓力自動化計量。符合氣體活塞壓力計國家最新檢定規程JJG1086-2013；
主要功能
1、高精度活塞
n 選擇高彈性模量的碳化鎢作為活塞材料，使活塞組件在超高壓下產生的形變盡可能的小，有效提高計量精度。
2、 砝碼數量少
n (10～640)kPa砝碼配置：二進制組合，采用（10、20、40、80、160、320）kPa方式；按使用地重力加速度進行修正，采用無磁不銹鋼作為砝碼材質，耐蝕性和耐磨性優良，全自動操作模式下的壓力最小間隔：10kPa。
n （100～6400）kPa砝碼配置：二進制組合，采用（100、200、400、800、1600、3200）kPa方式；按使用地區重力加速度進行修正，采用無磁不銹鋼作為砝碼材質，耐蝕性和耐磨性優良，全自動操作模式下的壓力最小間隔：100kPa。
3、砝碼全自動加載
n 采用純氣動方式加、卸載砝碼氣控機械手全自動加減載，避免了電磁干擾，將所要求質量的砝碼穩定快速的加減載。
技術特點
n 安全保護：具備活塞桿防斷桿系統，控制系統誤操作保護，壓力模塊自檢與報警，溫濕度環境檢測，具有砝碼轉動監控功能。
n 采用原子級材料注入和納米級平坦化工藝加工氣體活塞系統，氣體活塞能連續運行超過30個工作日保持轉動靈敏性。
n 自動計算并加載所需質量的砝碼組合，在測量范圍內可實現任意壓力點（砝碼質量組合對應的壓力值）的跳躍式加載。砝碼加卸載時間≤5s。
n 能夠一鍵操作自動完成壓力的增壓、保持與釋放。
n 絕壓氣體活塞采用不銹鋼罩體實現真空環境，長壽命、高可靠、氣密性好。
n 拆卸活塞時，一鍵操作即可升起砝碼，實現活塞組件拆卸，方便快捷。
n 活塞位置、活塞溫度、砝碼轉速等參數實時感知和顯示。
n 能夠根據溫度、空氣浮力、液位差等參數對系統誤差進行修正和補償。
n 所有砝碼同步轉動，加減載過程中無磨損，保證了砝碼質量的長期準確性。
n 采用智能控制算法，從加壓到活塞位置穩定時間短，控制系統具有高魯棒性。
n 既可以手工輸入檢定點，也可以自動生成檢定點。
n 配置擴展接口，可擴展性強。
n 配置安全保護裝置，包括：活塞系統防斷桿保護、控制系統誤操作保護，壓力模塊自檢與報警、溫濕度環境監測，具有砝碼砝碼轉動監控功能。
n 工作條件：環境溫度：（20±1）℃；相對濕度：相對濕度80%以下的恒溫室；頻率：50HZ；電源電壓：AC 220V。
技術指標
型 號 | PR-ZDQJ006 | PR-ZDQJ006 | |
使用設備 | 真空006系列 | 真空006系列 | |
壓力測量范圍（kPa） | 10～640 | 100～6400 | |
壓力最小間隔（kPa） | 10 | 100 | |
測量上限（kPa） | 640 | 6400 | |
測量下限（kPa） | 10 | 100 | |
精度等級 | 0.01級 | 0.01級 | |
活塞公稱面積（cm2） | 5 | 0.5（0.49） | |
掛籃及活塞 | 公稱質量 | 0.5 | 0.5 |
公稱壓力（kPa） | 10 | 100 | |
總重量 | 100 kg（不計砝碼和真空泵） | 100 kg（不計砝碼和真空泵） | |
最大極限外形尺寸 | 600×1500×520mm | 600×1500×520mm | |
工作介質 | 高純氮?dú)?/span> | ||
砝碼材質 | 鏡面級，無磁不銹鋼 | ||
1）絕壓工作時，砝碼工作空間內真空度能達到5Pa以內（建議采用分子泵） 2）加碼動作為氣動控制，所需氣源為壓縮空氣源，干凈干燥無腐蝕性氣體，氣源壓力≥0.5MPa（在0.2MPa至氣源最大輸出壓力之間可調） 3）最大極限外形尺寸（長×寬×高mm)中“長”指操作者面對設備的尺寸 | |||
設備結構

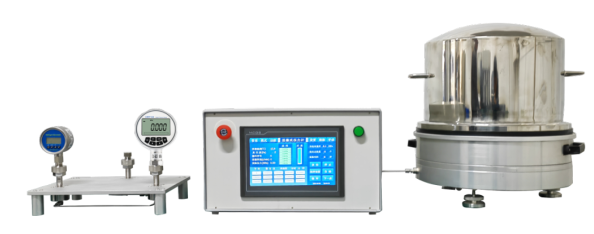

PR-ZDQJ006型壓力計
項目 | 規格 | |
量程 | （10~640）kPa | |
準確度等級 | 0.01級 | |
工作介質 | 高純氮?dú)?/span> | |
活塞材料 | 碳化鎢 | |
砝碼 | 材料 | 無磁不銹鋼 |
公稱壓力（kPa） | 10；20；40；80；160；320 | |
公稱質量 | 0.5；1；2；4；8；16 | |
砝碼數量（塊） | 6 | |
壓力輸出接口 | 3/4-16UNF（可定制） | |
結構示意 | ① 接表臺 ②壓力控制系統 ③砝碼加載系統 ④真空罩 ⑤真空口 | |
項目 | 規格 | |
量程 | （100～6400）kPa | |
準確度等級 | 0.01級 | |
工作介質 | 高純氮?dú)?/span> | |
活塞材料 | 碳化鎢 | |
砝碼 | 材料 | 無磁不銹鋼 |
公稱壓力（kPa） | 0.5；1；2；4；8；16 | |
公稱質量 | 100；200；400；800；1600；3200 | |
砝碼數量（塊） | 6 | |
壓力輸出接口 | 3/4-16UNF（可定制） | |
結構示意 |
① 接表臺 ②壓力控制系統 ③砝碼加載系統 ④真空罩 ⑤真空口 | |
服務支持與附件
1、服務支持
n 售后保障；5年質保，24小時內響應。
n 技術支持；提供現場培訓。
2、附件
名稱 | 數量和型號 |
加碼主機 | 1臺 |
加壓主機 | 1臺 |
專用砝碼 | 1套（詳見檢定證書或出廠檢定記錄單） |
活塞系統 | 1套（在小鋁合金箱內） |
活塞拆卸工具 | 1套（2件） |
活塞檢定座 | 1件 |
電源線 | 1根 |
空氣壓縮機（氣泵） | 1臺 |
內六角扳手 | 1套 |
活口扳手 | 1個（12寸，開口34） |
說明書 | 1份 |
合格證 | 1份 |
檢定證書 | 1份 |
3、 易損件明細
名稱 | 規格 | 數量 |
氣管 | φ6 | 贈送10米 |
帶輪皮帶 | φ5（環形） | 贈送1個 |
接表座密封圈 | φ12（外徑）*2.5 | 贈送20個 |
活塞底部密封圈 | φ30（內徑）*1.8 | 贈送20個 |
4、 產品運輸尺寸及重量
產品型號 | 運輸尺寸（長×寬×高mm） | 總重量 | ||
加壓系統 （實木復合板） | 加碼系統 （實木復合板） | 砝碼箱 （航空箱） | ||
PR-ZDQJ006 | 580×900×610 | 700×700×930 | 690×450×340 | 150 |
PR-ZDQJ006 | 150 | |||
